Landtone Klon Centaur Clone

Einleitung

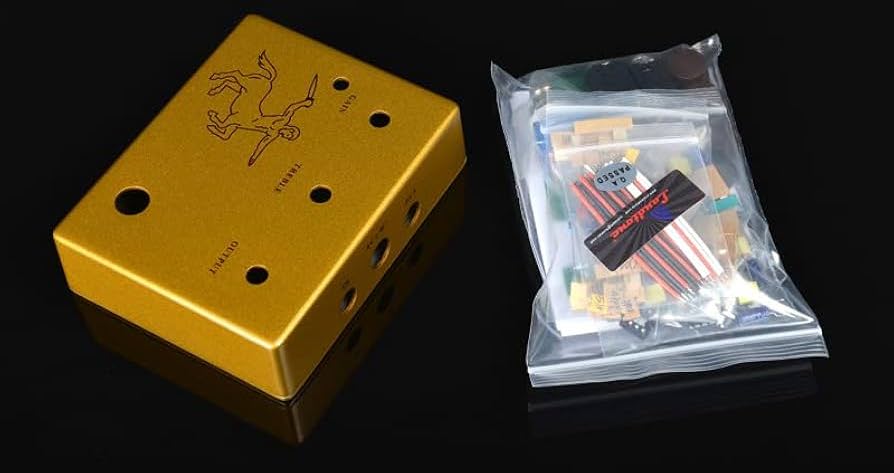

Dieses Effektgerät hüpfte mit einem Defekt auf die Klangwerkbank. Es stammt aus einem Bausatz von Landtone, welcher unter anderem über Amazon vertrieben wird. Landtone ist ein White-Label-Unternehmen, hinter der ein chinesischer Hersteller über Amazon und AliExpress Bausätze vertreibt.

Obschon die Leiterplatte gut gemacht ist und einen vorbildlichen Bestückungsdruck aufweist, wurde der mir vorliegende Effekt aus meiner Sicht etwas hastig bestückt. Die Lötstellen sehen dafür glänzend aus. Da wurde bleihaltiges Zinn verwendet.

Der originale Klon Centaur wurde von Bill Finnegan entwickelt und produziert.

Fehler und Reparatur

Der Fehler ist nicht offensichtlich: Das Pedal verzerrt praktisch kaum. Es ist bekanntlich eher ein sanfter Overdrive-Effekt, aber ist das alles? Zudem ist der Bereich vom Volume auffallend krass. Dieser Effekt ist jedoch bekannt für seinen Volume-Boost. Kann das normal sein?

Trotz den nicht sauber auf die Leiterplatte aufliegenden Bauteile, kann ich keinen sichtbaren Fehler erkennen.

Erster Verdacht: Doppel-Gain-Potentiometer mit falschem Wert oder logarithmisch statt linear. Das wäre ein klassischer Fall von schlechtem Reverse-Engineering. Nein, alles OK.

Zweiter Verdacht: Bestückungsfehler oder Kurzschluss. Einige feinste Zinnspritzer konnte ich finden. Es führte jedoch keiner zu diesem Fehler.

Nun mussten die Messgeräte her. Nach längerem Suchen fand ich die Fehler: Beide Germanium-Dioden waren hochohmig geworden durch zuviel Hitze beim Einlöten. Oder waren die Dioden ab Lieferung bereits defekt? Einerseits verhindert dies eine anständige Verzerrung, andererseits wurde die Ausgangslautstärke durch das viel zu grosse Signale viel zu laut. Klingt logisch, wenn der Fehler erst mal bekannt ist.

Da ich keine amerikanische 1N34 an Lager hatte, habe ich AA134 von Telefunken aus meinem Restbestand verwendet. Es stellt sich als einwandfreie Wahl heraus. Gut, dass ich noch welche habe. Schade eigentlich, dass es die ursprüngliche Firma Telefunken nicht mehr gibt und die Produktion dieser Dioden in Deutschland längst eingestellt wurde.

Schaltungsdesign

Was soll ich sagen: Die Schaltung ist dem Original 1:1 abgeschaut. Irgendwann wurde trotz der vergossenen Schaltung genug Reverse-Engineering betrieben, bis das Schema aufgezeichnet werden konnte.

Offenbar ist es rechtlich legal, dass analoge Schaltungen kopiert werden dürfen. Nicht nur für DIY Zwecke, sondern auch von anderen Firmen. Digitale Schaltungen dürfen nicht kopiert werden. Den Grund dafür verstehe ich nur begrenzt. Ein gutes Engineering einer Analog-Schaltung erfordert doch ebenso viel Zeit, wie wenn ein kleines Mikrocontrollerchen mit ein paar Bytes Firmware entwickelt wird.

Konstruktion und Aufbau

Die Leiterplatte des Klons intelligent aufgebaut, mustergültig bedruckt, die Anleitung durchaus verständlich, wenn auch nicht in Farbe. Die Bauteile machen einen hochwertigen Eindruck. Wie lange die Elkos, der Fusstrittschalter, Buchsen und die Potis halten, werde ich in den nächsten Jahren erfahren.

Das Gehäuse sieht nach einem Klon des Hammond 1590BB aus. Möglicherweise etwas rauer, jedoch gefallen mir die langen, massiven Schrauben besser. Die Lackierung in Champagner-Gold gefällt mir einigermassen gut. Silbern hätte ich bevorzugt. Die Lackierung ist dick und deshalb hoffentlich dauerhaft. Leider nicht ganz fehlerfrei. Liegt dies an kleinen Gehäuse-Fehler?

Alles in allem und nicht zuletzt wegen genügendem Platz ist der Aufbau richtig mustergültig gemacht. Unglaublich, dass ich dies bei einem chinesischen Bausatz schreiben muss. Ich wäre jedenfalls froh, wenn alle Effekte derart einfach zerlegbar wären. In Sachen Nachhaltigkeit: Vergesst das Hammond 1590A Gehäuse ganz schnell. Da wird alles derart fummelig und kompakt, dass eine Reparatur keinen Spass mehr macht. Wegwerfen? Kann man natürlich. Ich kaufe jedoch gerne Dinge, welche Jahrzehnte überstehen. Die Natur dank es ebenfalls.

Sound

Fazit

Eine kluge Schaltung für kein Geld. Ein toller Klassiker, auch wenn’s mal ein Bausatz aus China ist. Schade, dass das Original nicht mehr hergestellt wird.
